智能系统的应用越来越广泛，发展越来越快。线管安装完成后，有时需要移动、添加和更换电缆。一系列的变化也会导致布线中的各种问题。因此，管道的早期安装应合理、规范。今天，我们将一起学习智能系统管道的安装标准。

一、重要控制项目

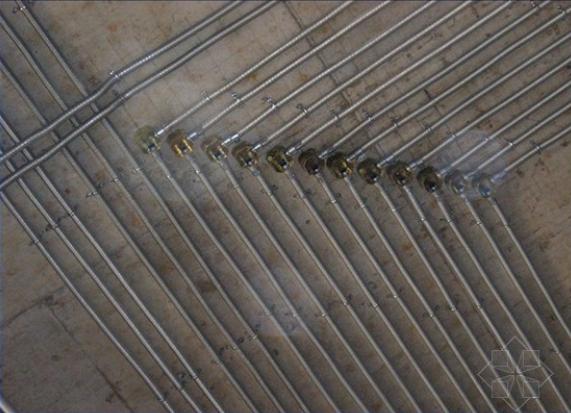

1.对于结构预埋线管，应尽可能减少同一点的线管重叠层数。当多个线管并排布置时，线管之间的距离至少应为10毫米。

2.弯管应采用弯管机或弯钩进行，使弯曲处平整光滑，无平折、凹陷等现象。

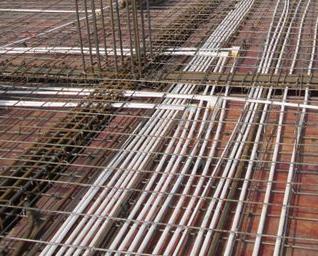

3.钢筋层内管排列整齐，绑扎固定，不得有脱缝、掉管现象。
4.弱导线管和强导线管并排敷设时，应尽可能错开30毫米。
5.地板出口管道必须光滑，管道必须加以保护和锁定。
6.埋设聚氯乙烯线管时，严禁用钳子夹扁和弯曲管口。管口应采用与管径相适应的聚氯乙烯塞头，并用胶带绑牢。

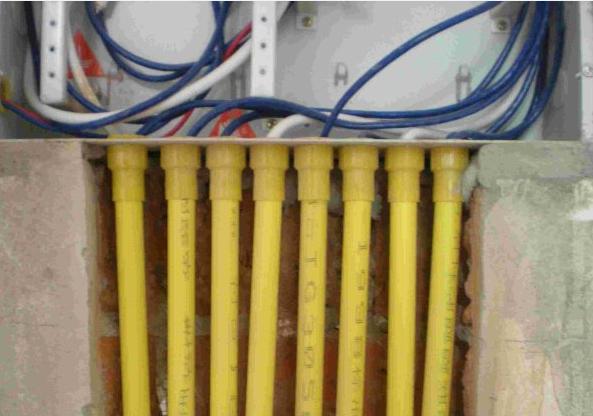

7.线管进入弱电箱应平整，外露长度为3-5毫米。管口应加护套，箱壳应锁紧。箱体应笔直安装，完成补缝和无接缝封闭。

8.线管应埋在砖墙内，距离其表面不少于15毫米，管道应水平和垂直敷设。
9.剪力墙预埋线、出线盒必须固定，定位准确。

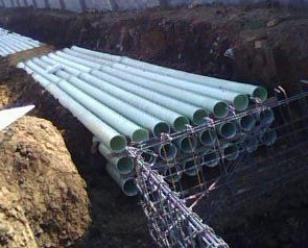

10.线管应埋在室外公园绿化带下500毫米以下。穿越道路时，穿越段用钢管保护。

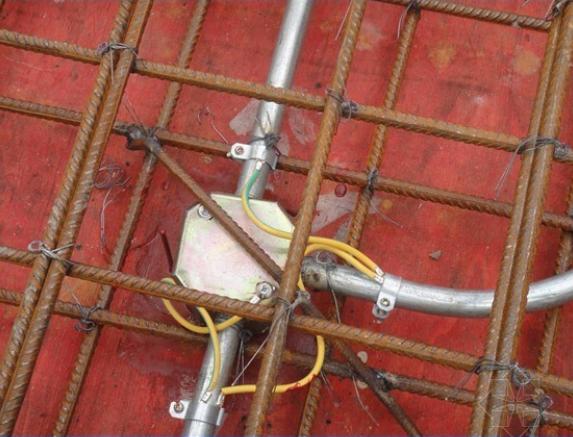

连接的线槽和线管应与接地接线盒电连接。导电铜线不得焊接在电线管或线槽上，并应卷曲。

12.当暗管水平敷设长度超过30m时，应增加一个穿越箱。暗管弯曲敷设时长度不超过15m，不允许有S形弯头。
13.管子不能超过两个90度的弯头。当线管超过两个90度弯头时，必须安装交叉盒。
二、一般控制项目
1.加强施工人员在施工过程中的质量控制，做好施工工艺和图纸的交底。
2.线管的弯曲半径(暗埋)不得小于管外径的10倍。弯管时应使用弯管机或卡环，使弯管处平整光滑，不得出现平折、凹陷等现象。
3.混凝土浇筑前，应组织各电气线管预埋施工单位进行自检和会签确认。

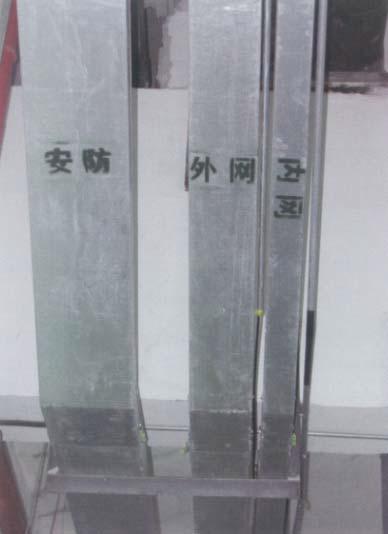

4.不同电压等级电路的电线电缆应分槽敷设。

三、质量通病现象
1.加强层中的线管重叠在多层中，并且一些地方高于加强层的面筋。
2.嵌入聚氯乙烯线管时，不要用塞子堵住管口，而是用钳子夹住弯曲的管口。
3.加强层中有两个以上的线管并排紧密连接，这将导致墙体和板开裂。
4.加强层中线管的预埋壁深度太浅，位置偏差较大，导致线管死弯、痛苦折叠和凹陷，造成管道堵塞。
